某型号WIFI盒子仿真方案数据

稀导是一家新材料公司,通过研发新材料,替代进口材料,实现自主国产,并促进行业发展;目前新材料涉及:散热领域、光学领域、新电子领域等

咨询详情

SERVICE

服务内容

新材料供应

应用方案

样机测试

方案优化

长期供应

某型号WIFI盒子仿真方案数据

某型号WIFI盒子仿真方案数据

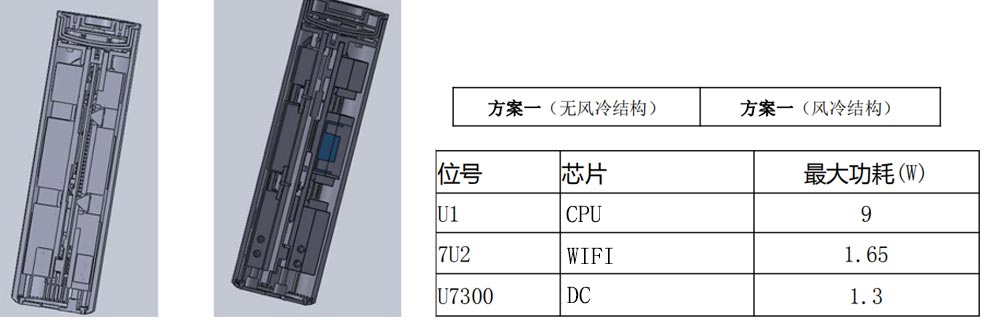

计算条件-样机结构及功耗

  • 计算条件-样机结构及功耗

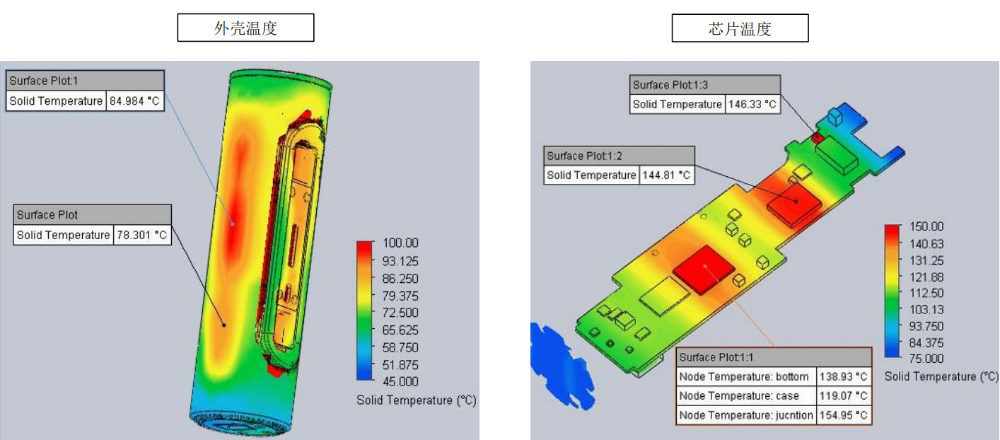

    计算结果:方案一无风冷温度图

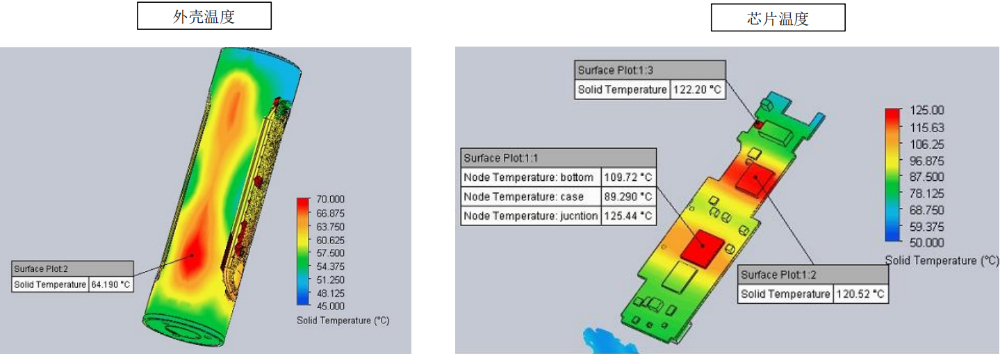

    计算结果:方案二风冷温度图


    计算结果与分析

    计算结果分析:对比数据结论及分析:

    1、无风冷被动散热条件下,壳体、芯片等温升数据过于高温。

    2、3010风扇可大幅降低芯片及壳体表面温度。

    备注说明:此报告基于客户提供的资料,用于优化设计,并不作为最后的测试结果。如果仿真计算的输入参数与实际不一致,例如功耗参数更改,结构3D更改,材料更换,散热模组修改等,会导致仿真计算结果与实测值有差距。

    提供建议

    建议:

    1、根据产品3D图及位号图示 ,板下散热器对温升贡献较小,可以考虑下方散热器改为冲压铝片,以降低结构成本。

    2、板上方散热器增大有效尺寸,包括A:增加散热高度,B:减少结构固定件螺丝等体积给散热器更多空间,C: 优化散热鳍的设计(视自然散热和风冷方案的不同,需区分开来单独设计)。
