某电子散热方案

某电子散热方案

一、测试目的

1、对整机在相同老化测试状态下  进行不同散热材料在热平衡后高温的比对；

2、考察不同材料方案对样机温升的影响。

二、测试方法和说明

1、测试条件：按照客户提供的条件进行温升的比对测试；使用同一测试样机、
同一测试标准、同一测试环境（确保环境温度恒定无对流）、同一套测试设备
（设备的参数设定相同）、同一组操作人员；确保测试结果具有可比性。

2、合格有效设备：保证所有测试设备都在计量合格期内；

3、测试人员：测试工程师经过专业培训合格，具散热测试经验、对散热材料
和散热原理具有较深了解；

三、环境、设备

1、环境：客户办公测试区域、无对流恒温恒湿测试环境；

2、设备：样机、德图testo-880

四、测试标准

25℃环境下，打开蓝牙，打开WIFI并连接，接入充电器，下载软件软件版本：

总结与建议

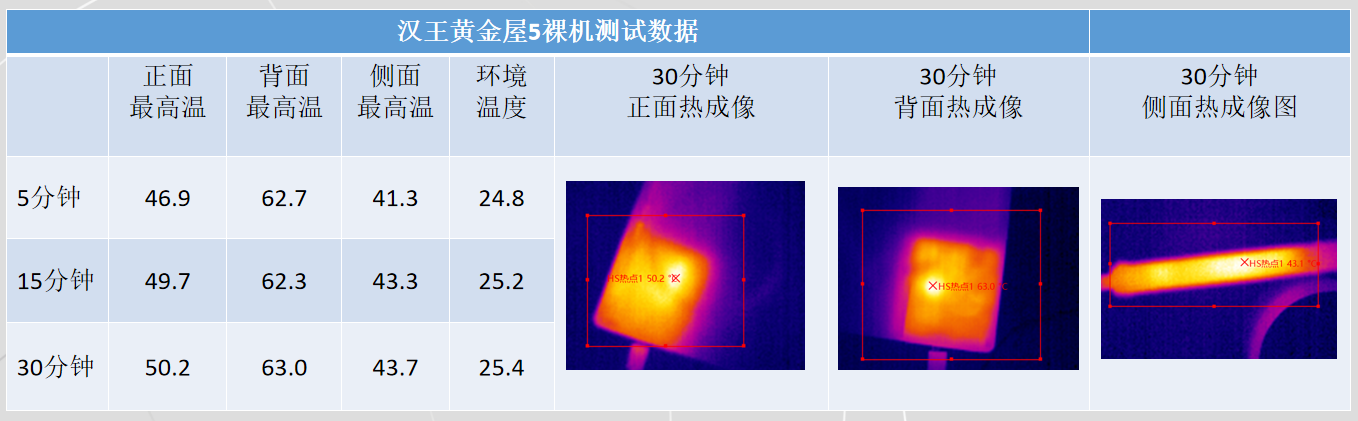

1.从热成像图看出，热量相对聚集，且因结构限制若使用过厚材料会导致热量直接导入后壳，
因此建议后壳尽量与主控保持距离。

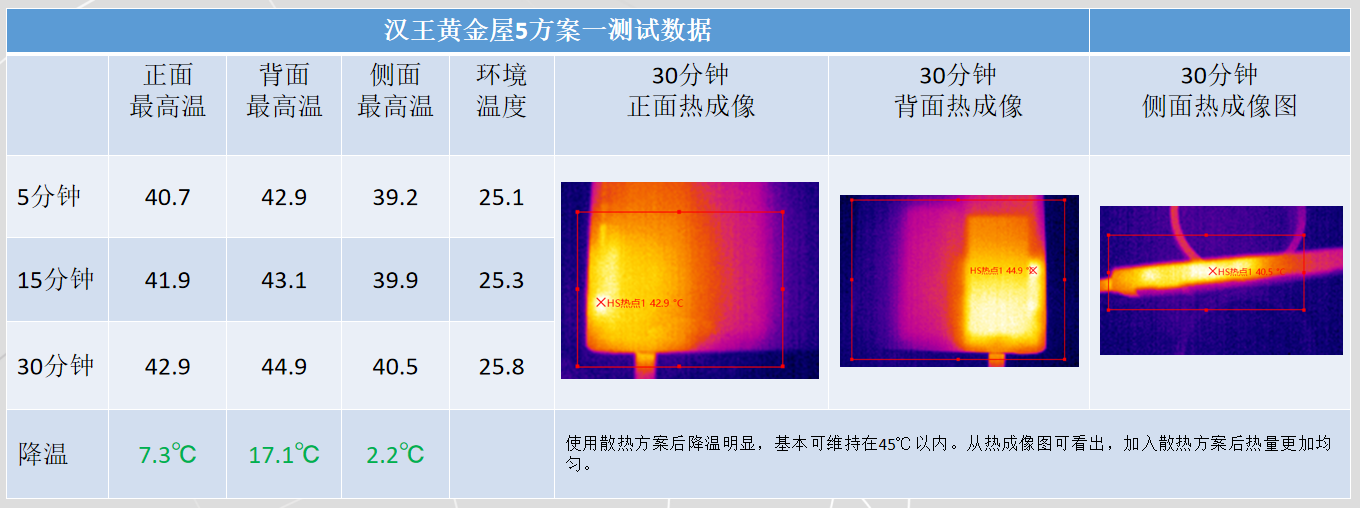

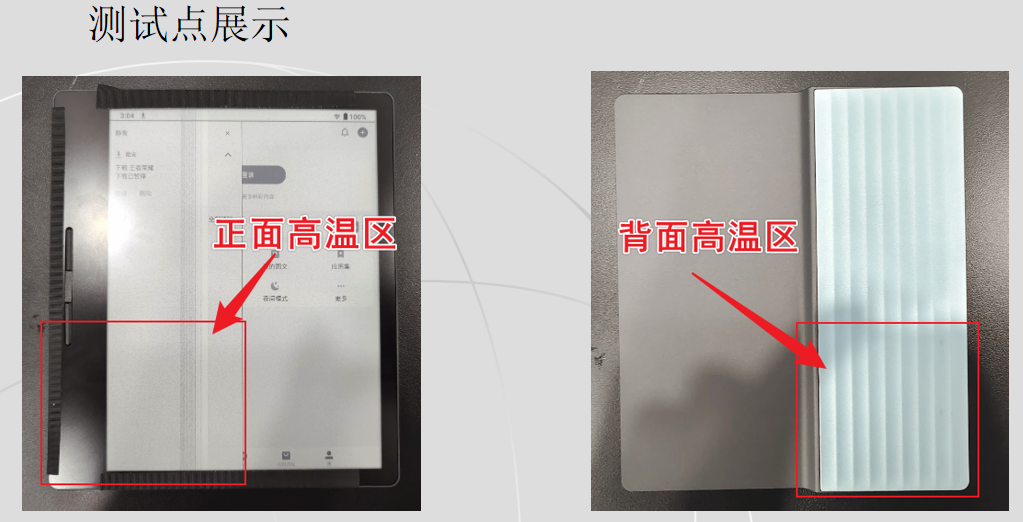

2.从改善后的热成像图可看出，正面高温点位于屏幕排线位置，建议尝试将散热材料置于排
线下方从而达到更好的均温效果。在制作方案三过程中曾尝试撕开排线，因此导致屏幕损坏
因此方案三未能完成测试。

3.主控BOT面导热硅胶厚度由实际空间决定，建议比实际空间高出20%左右即可。
